See DetailsSpécifier le bon ventilateur centrifuge robuste pour une application industrielle est l’une des décisions les plus importantes dans la conception d’un système de ventilation ou d’air de traitement. Un ventilateur sous-dimensionné ne peut pas vaincre la résistance du système et ne parvient pas à fournir le débit d’air requis. Un ventilateur surdimensionné gaspille de l'énergie, augmente le bruit, accélère l'usure des roulements et fonctionne souvent dans une région instable de sa courbe de performances. Pour les ingénieurs d'approvisionnement, les directeurs d'usine et les distributeurs en gros, ce guide fournit un cadre d'évaluation de niveau ingénierie couvrant la conception de la roue, les performances aérodynamiques, la sélection du moteur, l'adéquation des applications et les critères d'approvisionnement.

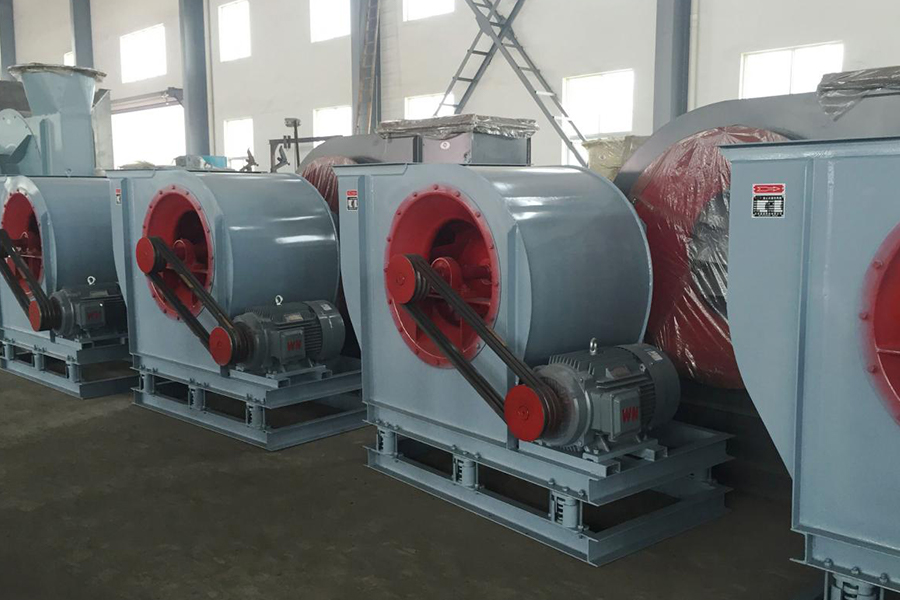

Un ventilateur centrifuge accélère l'air en transférant l'énergie cinétique de rotation d'une roue entraînée au flux d'air. L'air entre dans la turbine axialement au niveau de l'œil (au centre), est accéléré radialement vers l'extérieur par les pales rotatives et sort dans une volute où la pression dynamique est convertie en pression statique. Le terme « usage intensif » dans la classification des ventilateurs industriels désigne les ventilateurs conçus pour répondre à des exigences de fonctionnement élevées, notamment des pressions statiques élevées supérieures à 1 000 Pa, des cycles de service continus à des températures élevées, des flux d'air corrosifs ou chargés de particules et des charges structurelles dues à de grands diamètres de roue et à des vitesses de rotation élevées.
La relation fondamentale de performance dans un ventilateur centrifuge est décrite par les lois du ventilateur, qui régissent la façon dont le volume du débit d'air (m3/h), la pression statique (Pa), la puissance à l'arbre (kW) et le niveau de bruit changent en fonction de la vitesse et de la taille de la roue. Ces relations sont fixées par la mécanique des fluides et s'appliquent uniformément à toutes les conceptions de ventilateurs centrifuges :
Ces lois ont des implications directes sur le coût énergétique des systèmes de ventilation à charge variable. Un entraînement à fréquence variable (VFD) réduisant la vitesse du ventilateur de 20 % réduit la consommation d'énergie d'environ 49 %, c'est pourquoi le contrôle VFD est une spécification standard dans la conception de ventilation industrielle moderne et économe en énergie.
La géométrie des pales de la turbine est le principal déterminant des caractéristiques pression-volume, du pic d'efficacité et de l'adéquation d'un ventilateur centrifuge à différentes conditions de qualité de l'air. Les trois géométries principales des pales – courbées vers l'arrière, vers l'avant et radiales – répondent chacune à des exigences différentes en matière de pression, d'efficacité et de gestion de la contamination. Le tableau ci-dessous compare ces conceptions en fonction des paramètres les plus pertinents pour les décisions d'approvisionnement industriel.
| Type de turbine | Efficacité totale maximale | Caractéristique de pression | Capacité autonettoyante | Niveau de bruit | Demande principale |
|---|---|---|---|---|---|
| Courbé vers l'arrière (BC) | 75 à 85 % | Non-surcharge (la courbe de puissance atteint et s'aplatit) | Faibles dépôts sur la face concave de la lame | Faible | CVC à air pur, ventilation de processus, ventilateurs FD de chaudière |
| Lame plate inclinée vers l'arrière (BI) | 70 à 80 % | Sans surcharge | Modéré | Faible to moderate | Unir légèrement poussiéreux, ventilation industrielle générale |
| Radial (lame de pagaie) | 55 à 65 % | Courbe ascendante abrupte – capacité haute pression | Très haut – le profil de lame ouvert résiste à l'accumulation | Élevé | Air chargé de poussière, transport pneumatique, manutention |
| Multilame incurvée vers l'avant (FC) | 60 à 70 % | Surcharge – la puissance augmente continuellement avec le débit | Faible | Modéré | Faible-pressure clean air, domestic HVAC, air handling units |
Le choix des matériaux pour les turbines robustes dépend de la température, de la composition chimique et de la teneur en abrasif du flux d'air traité. L'acier au carbone standard (S235JR ou S355JR selon EN 10025) est utilisé pour les applications d'air pur à température ambiante. L'acier au carbone galvanisé à chaud ou recouvert d'époxy prolonge la durée de vie dans des environnements modérément corrosifs. L'acier inoxydable (304 ou 316L) est spécifié pour la ventilation des usines chimiques et les environnements de transformation des aliments. L'acier résistant à l'usure à haute teneur en chrome (généralement 28 % de teneur en Cr) est utilisé dans les applications de traitement des minéraux et des cimenteries où l'impact des particules abrasives est le principal mécanisme de défaillance.
Un dimensionnement aérodynamique correct nécessite de tracer la courbe de performance du ventilateur par rapport à la courbe de résistance du système. Le point de fonctionnement du système est l'intersection de ces deux courbes. Un ventilateur bien sélectionné fonctionne à ou près de son point d’efficacité maximale dans les conditions de fonctionnement de conception. Travailler à l'extrême gauche du point d'efficacité maximale risque de provoquer une surtension, une instabilité aérodynamique qui provoque une inversion du débit cyclique, des vibrations sévères et des dommages rapides par fatigue de la roue. Le tableau ci-dessous fournit une référence spécifications de débit d'air et de pression statique du ventilateur centrifuge robuste dans les catégories de tailles de ventilateurs industriels typiques.
| Catégorie de taille de ventilateur | Plage de débit d'air typique (m3/h) | Plage de pression statique typique (Pa) | Plage de diamètre de roue (mm) | Puissance moteur typique (kW) |
|---|---|---|---|---|
| Industriel moyen | 5 000 à 30 000 | 500 à 2 000 | 400-800 | 4-30 |
| Grand industriel | 30 000 à 150 000 | 1 000 à 5 000 | 800 à 1 600 | 30 à 200 |
| Processus lourd/exploitation minière | 100 000 à 500 000 | 3 000 à 15 000 | 1 200 à 2 500 | 150 à 2 000 |
Les exigences de pression statique pour un système de conduits sont calculées en additionnant toutes les pertes de pression le long du conduit le plus long, y compris les pertes par frottement dans les conduits droits (calculées selon l'équation de Darcy-Weisbach), les pertes de raccord (courbures, contractions, dilatations), les chutes de pression du filtre et du serpentin et les résistances des dispositifs terminaux. Les acheteurs doivent spécifier la pression statique totale du système au débit d'air de conception, et non seulement l'une de ces valeurs, lorsqu'ils demandent la sélection de ventilateurs aux fournisseurs.
Sélection de moteur pour un ventilateur centrifuge robuste doit tenir compte du facteur de service, du courant de démarrage, de la configuration du variateur et de la classe d'efficacité énergétique. La puissance nominale du moteur doit dépasser la puissance de l'arbre du ventilateur au point de fonctionnement maximal du système - généralement avec un facteur de service de 1,10 à 1,25 appliqué à la puissance de l'arbre calculée pour éviter une surcharge thermique pendant les pics de demande ou les variations de résistance du système.
La configuration du variateur affecte directement la flexibilité de l'installation, la capacité de réglage de la vitesse et l'accès à la maintenance :
La classification de l'efficacité énergétique du moteur suit les normes IE (International Efficiency) définies dans la norme CEI 60034-30-1. IE3 (Premium Efficiency) est la classe minimale obligatoire pour les moteurs de plus de 0,75 kW dans l'Union européenne en vertu du règlement UE 2019/1781, entré en vigueur en juillet 2023. IE4 (Super Premium Efficiency) est de plus en plus spécifié dans les contrats d'achat de ventilateurs industriels à service continu afin de minimiser le coût énergétique du cycle de vie. Le robuste puissance et efficacité du moteur du ventilateur centrifuge doivent toujours être évalués ensemble : un moteur à plus haut rendement avec la même puissance nominale réduit la consommation d'énergie annuelle et les coûts d'exploitation pendant toute la durée de vie du ventilateur.
Le ventilateur centrifuge robuste for industrial ventilation systems Le marché couvre un large éventail d'environnements de processus, chacun imposant des exigences spécifiques en matière de matériaux, de revêtement, d'étanchéité et de sécurité pour la construction des ventilateurs. Les catégories suivantes représentent les segments d'applications industrielles les plus courants avec leurs exigences techniques déterminantes :
Pour les acheteurs évaluer robuste Prix de gros et MOQ des ventilateurs centrifuges , le marché se segmente fortement en fonction de la taille du ventilateur, des spécifications des matériaux et du contenu technique personnalisé. Les ventilateurs standard du catalogue dans les gammes de tailles industrielles moyennes (diamètre de la roue 400 à 800 mm, puissance du moteur 4 à 30 kW) en construction en acier au carbone constituent le segment de produits le plus volumineux et proposent les prix les plus compétitifs avec des MOQ aussi bas que 1 à 5 unités. Les grands ventilateurs sur mesure de plus de 75 kW sont généralement des commandes à l'unité ou en petits lots avec une documentation technique complète et des délais de livraison de 8 à 20 semaines.
La qualification des achats en gros pour les ventilateurs centrifuges industriels doit inclure les exigences de documentation et de vérification suivantes :
A ventilateur centrifuge robuste génère une pression en convertissant l'énergie cinétique de rotation en pression statique via un flux d'air radial dans une volute. Il atteint des pressions statiques élevées (500 à 15 000 Pa et plus) à des débits volumétriques relativement faibles, ce qui le rend adapté aux systèmes de conduits à haute résistance. Un ventilateur axial déplace l'air parallèlement à l'axe de l'arbre et atteint des débits élevés à de faibles pressions statiques (généralement inférieures à 500 Pa). Les ventilateurs centrifuges sont préférés pour les systèmes de ventilation industrielle canalisée, d'air de traitement et de manutention de matériaux. Les ventilateurs axiaux sont préférés pour les applications à grand volume et à faible résistance telles que les tours de refroidissement et les échappements de toit.
Le required shaft power for a centrifugal fan is calculated from the formula: P = (Q x Ps) / (3600 x eta), where P is shaft power in kW, Q is airflow volume in m3/h, Ps is fan static pressure in Pa, and eta is the fan total efficiency expressed as a decimal. For example, a fan delivering 20,000 m3/h at 1,500 Pa with 70% total efficiency requires shaft power of (20,000 x 1,500) / (3,600 x 0.70) = approximately 11.9 kW. Motor rated power should be selected at least 10–25% above this calculated value to provide an adequate service factor for startup and system variation.
Les ventilateurs centrifuges industriels sont évalués par rapport à la norme ISO 14694, qui spécifie les limites de sévérité des vibrations en termes de vitesse de vibration (mm/s RMS) mesurées au niveau des boîtiers de roulements pendant le fonctionnement à vitesse et charge nominales. Pour les ventilateurs centrifuges robustes standard, la limite d'acceptation est généralement BV-3, correspondant à une vitesse de vibration maximale de 4,5 mm/s RMS à l'état installé. Les ventilateurs installés sur des supports flexibles ou fonctionnant dans des environnements structurels sensibles peuvent être spécifiés BV-2 (2,8 mm/s RMS) ou BV-1 (1,8 mm/s RMS). Les acheteurs doivent spécifier le niveau de vibration requis dans les spécifications d'achat et demander des enregistrements de tests en usine pour chaque unité.
Les ventilateurs centrifuges installés dans des zones classées comme atmosphères potentiellement explosives selon la directive ATEX 2014/34/UE (Union européenne) ou le système IECEx (international) doivent être certifiés pour la catégorie d'équipement et le groupe de gaz ou de poussière applicables. La catégorie d'équipement requise dépend de la classification de la zone d'installation : Zone 1 ou Zone 2 pour les risques liés aux gaz/vapeurs, Zone 21 ou Zone 22 pour les risques liés à la poussière. La construction du ventilateur en atmosphère explosive nécessite des combinaisons de matériaux résistants aux étincelles (généralement un matériau de turbine anti-étincelles par rapport au boîtier, ou une construction non métallique), des dispositions de mise à la terre antistatiques et une conformité à la classe de température pour empêcher l'inflammation de la substance inflammable spécifique présente.
