Le guide d'ingénierie complet des grands ventilateurs centrifuges : conception, application et efficacité

1. Introduction aux grets ventilateurs centrifuges

Dans le domaine de l'industrie lourde, Grets ventilateurs centrifuges servent de « poumons » vitaux à des systèmes mécaniques complexes. Contrairement aux unités de ventilation standard, ces machines robustes sont conçues pour gérer des volumes massifs d'air ou de gaz à des pressions impoutantes, facilitant ainsi les processus essentiels allant de l'alimentation en air de combustion à l'extraction des déchets dangereux.

1.1 Définition et caractéristiques principales

Un grand ventilateur centrifuge se définit par sa capacité à accélérer l'air radialement, en utilisant une roue rotative à grande vitesse pour augmenter l'énergie cinétique du flux de gaz. Cette énergie est ensuite convertie en pression statique à mesure que le gaz se dilate et sort du boîtier du ventilateur. Les principales caractéristiques comprennent :

• Débit à volume élevé : Capacité de déplacer des milliers de mètres cubes d’air par heure (m³/h).
• Rigidité structurelle : Construit avec des matériaux épais pour résister aux forces centrifuges et à la dilatation thermique.
• Undaptabilité : Conçu pour fonctionner dans des environnements difficiles, notamment des atmosphères à haute température, corrosives ou chargées de poussière.

1.2 L'importance industrielle

Pour les infrastructures modernes, la fiabilité de ces ventilateurs n’est pas négociable. Jiangsu ZT Fan Co., Ltd. , créée en 1990, a reconnu ce besoin critique en devenant une entreprise professionnelle de fabrication de ventilateurs centrifuges qui intègre la recherche et le développement, la conception, la production, la vente et le service après-vente. Leur expertise garantit que ces composants massifs peuvent fonctionner en continu dans des secteurs exigeants tels que la production d'électricité et le traitement chimique.

Ces ventilateurs sont largement utilisés dans :

• Protection de l'environnement : Systèmes de traitement des gaz d'échappement d'usine et traitement des COV dans les cabines de peinture ou les lignes de revêtement.
• Gestion des déchets : Systèmes d'incinération des déchets liquides et solides.
• Nouvelle énergie : Lignes de production de matériaux d’électrodes négatives pour batteries au lithium.
• Industrie lourde : Centrales électriques, aciéries et fonderies de métaux.

1.3 Comparaison des paramètres techniques : ventilateurs centrifuges moyens et grands

Pour comprendre l'échelle et les capacités des « grands » ventilateurs centrifuges, il est utile de les comparer aux unités industrielles standard. Le tableau suivant illustre la divergence typique des performances :

1.4 Excellence en ingénierie stratégique

La philosophie de conception derrière les produits de Jiangsu ZT Fan Co., Ltd. souligne l'équilibre entre efficacité aérodynamique and longévité mécanique . Dans les systèmes d'élimination des déchets des entreprises pharmaceutiques ou dans les systèmes de traitement des émissions polluantes des entreprises chimiques, même une panne mineure peut entraîner des risques environnementaux importants ou un arrêt de la production. Par conséquent, l’introduction d’un grand ventilateur centrifuge ne constitue pas simplement un achat de matériel, mais un investissement dans la stabilité de l’ensemble du flux de travail industriel.

2. Principe de fonctionnement et composants clés

L'efficacité opérationnelle d'un Grand ventilateur centrifuge repose sur la conversion précise de l’énergie mécanique en énergie fluide. Ce processus est régi par la force centrifuge, où l'air pénètre axialement dans le boîtier du ventilateur (parallèle à l'arbre) et est dévié de 90 degrés par les pales rotatives, sortant radialement.

2.1 La physique du mouvement de l'air

Lorsque la turbine tourne, elle crée un vide localisé à l’entrée, aspirant l’air vers le centre. Les pales « projettent » alors l’air vers l’extérieur, vers la paroi du boîtier. Durant ce mouvement, le gaz gagne vitesse and énergie cinétique . La volute, dont la surface augmente progressivement vers le point de décharge, ralentit l'air à grande vitesse, convertissant efficacement la pression dynamique en pression statique .

2.2 Répartition des composants de base

L'excellence en ingénierie à Jiangsu ZT Fan Co., Ltd. garantit que chaque composant est optimisé pour des facteurs de stress industriels spécifiques, tels que les températures élevées rencontrées dans les systèmes d'incinération des déchets liquides ou les particules abrasives dans les dépoussiéreurs.

• Roue (le cœur) : Le composant le plus critique. Selon l'application, il peut comporter des pales incurvées vers l'arrière (haute efficacité, air pur), des pales incurvées vers l'avant (compactes, grand volume) ou des pales radiales (autonettoyantes pour les environnements très poussiéreux).
• Volute : Également connue sous le nom de « volute », sa conception en spirale est calculée mathématiquement pour minimiser les turbulences et maximiser la récupération de pression.
• Arbre et roulements : Les arbres robustes sont rectifiés avec précision pour éviter les vibrations. Dans les scénarios à haut rendement, comme les fonderies de métaux ou les centrales électriques, celles-ci sont souvent équipées de systèmes de refroidissement.
• Contrôle des palettes d'admission (IVC) : Utilisé pour réguler le débit d'air en pré-essorant l'air avant qu'il n'atteigne la turbine, ce qui permet d'économiser considérablement de l'énergie pendant les opérations à charge partielle.

2.3 Comparaison des géométries des pales de turbine

La sélection du bon profil de lame est essentielle pour équilibrer la consommation d’énergie et les cycles de maintenance. Les paramètres suivants contrastent avec les trois principaux types de lames utilisés dans les opérations à grande échelle :

2.4 Intégration dans des systèmes spécialisés

Parce que Jiangsu ZT Fan Co., Ltd. se spécialise dans des systèmes tels que les lignes de production de matériaux d'électrode négative pour batteries au lithium et l'élimination des déchets pharmaceutiques, la conception de leurs composants intègre souvent des revêtements spécialisés. Pour les entreprises chimiques, le boîtier et la roue peuvent être traités avec des revêtements anticorrosion ou fabriqués en acier inoxydable de haute qualité pour garantir la Grand ventilateur centrifuge survit à la nature corrosive du traitement des émissions polluantes.

3. Indicateurs de performance clés

Pour évaluer la pertinence d'un Grand ventilateur centrifuge pour un processus industriel spécifique, les ingénieurs doivent regarder au-delà de la simple puissance. Les performances sont définies par un ensemble de mesures interconnectées qui déterminent la quantité d’air pouvant être déplacée, la résistance qu’il peut surmonter et l’énergie nécessaire pour ce faire. À Jiangsu ZT Fan Co., Ltd. , ces mesures sont rigoureusement testées pour garantir la conformité aux normes mondiales comme ISO 5801.

3.1 Débit volumétrique et pression

La relation entre Débit (Q) et Pression (P) est le fondement de la sélection des fans. Dans les applications à grande échelle telles que les chaudières des centrales électriques ou les aciéries, le ventilateur doit maintenir un débit stable même lorsque la résistance du système change en raison de la charge du filtre ou des réglages des registres.

• Pression statique (Ps) : La pression nécessaire pour vaincre la résistance (frottement) des conduits, des filtres et des épurateurs.
• Pression dynamique (Pd) : La pression résultant de la vitesse du mouvement de l'air.
• Pression totale (Pt) : La somme des pressions statique et dynamique ($Pt = Ps Pd$), représentant l'augmentation totale d'énergie donnée à l'air par le ventilateur.

3.2 Efficacité et consommation d'énergie

Pour un Grand ventilateur centrifuge fonctionnant 24 heures sur 24 et 7 jours sur 7 dans une chaîne de production de matériaux d'électrode négative pour batterie au lithium ou dans un four à ciment, même une augmentation de 1 % de l'efficacité peut entraîner d'énormes économies d'électricité annuelles. L'efficacité est généralement classée en :

• Efficacité statique : Basé sur la pression statique produite.
• Efficacité mécanique (totale) : Le rapport entre la puissance aérienne produite et la puissance absorbée par l’arbre. Les principales conceptions de Jiangsu ZT Fan Co., Ltd. atteignent souvent des efficacités totales maximales dépassant 85 % grâce à une géométrie de roue optimisée.

3.3 Vitesse spécifique ($N_s$)

La vitesse spécifique est un indice non dimensionnel utilisé par les concepteurs pour prédire la meilleure « forme » d'une turbine de ventilateur pour un point de fonctionnement donné. Cela aide à décider si une pale radiale, inclinée vers l’arrière ou à profil aérodynamique est la plus appropriée pour la pression et le volume requis.

3.4 Paramètres de performance critiques : une comparaison technique

Le tableau suivant présente les enveloppes de performances typiques des ventilateurs industriels à grande échelle utilisés dans divers secteurs à forte demande :

3.5 Normes relatives aux vibrations et à l'acoustique

Les grandes masses en rotation génèrent intrinsèquement des vibrations. Jiangsu ZT Fan Co., Ltd. met en œuvre un équilibrage dynamique strict pour chaque roue afin de maintenir les niveaux de vibration dans la plage « satisfaisante » (généralement inférieure à 2,5 mm/s pour les supports rigides). Les niveaux de bruit constituent également une mesure essentielle, en particulier pour les systèmes d'élimination des déchets des sociétés pharmaceutiques situés à proximité des zones urbaines ; les grands ventilateurs nécessitent souvent des silencieux ou des enceintes acoustiques pour rester en dessous du seuil de 85 à 90 dB(A) exigé par l'OSHA.

4. Classification et sélection

Choisir le bon Grand ventilateur centrifuge est une tâche d’ingénierie complexe qui consiste à faire correspondre les capacités aérodynamiques du ventilateur avec les propriétés physiques et chimiques spécifiques du gaz déplacé. Jiangsu ZT Fan Co., Ltd. exploite des décennies de données pour classer les ventilateurs en fonction de leur environnement prévu, garantissant ainsi la longévité dans les applications à fortes contraintes telles que la fusion de métaux ou la production de batteries au lithium.

4.1 Classification par niveau de pression

Les ventilateurs centrifuges sont principalement classés selon la quantité de pression qu'ils peuvent générer, ce qui dicte l'épaisseur du boîtier et le renforcement de la roue :

• Ventilateurs basse pression : Conçu pour un volume élevé et une faible résistance, généralement utilisé dans les systèmes de traitement des gaz d'échappement d'usine de base.
• Ventilateurs moyenne pression : La classe la plus polyvalente, souvent présente dans le traitement des COV dans les cabines de peinture ou les lignes de revêtement.
• Ventilateurs haute pression : Construit avec des turbines étroites et robustes pour forcer l'air à travers des systèmes à haute résistance tels que les systèmes d'incinération de déchets liquides ou le transport pneumatique longue distance.

4.2 Classifications industrielles spécialisées

Les ventilateurs standard tomberont rapidement en panne si le fluide est corrosif, explosif ou extrêmement chaud. Jiangsu ZT Fan Co., Ltd. fournit des configurations spécialisées pour ces défis :

• Ventilateurs anticorrosifs : Vitals pour les systèmes de traitement des émissions polluantes des entreprises chimiques, ceux-ci utilisent des revêtements en acier inoxydable, en fibre de verre (FRP) ou en plastique spécialisé pour résister aux vapeurs acides et alcalines.
• Ventilateurs antidéflagrants : Équipé de matériaux anti-étincelles (tels que des entrées en aluminium) et de moteurs antidéflagrants, essentiels au traitement des COV et à l'élimination des déchets dangereux.
• Ventilateurs haute température : Dotés de disques dissipateurs de chaleur et de boîtiers de roulements refroidis à l'eau pour gérer les gaz provenant des systèmes d'incinération des déchets solides ou des chaudières des centrales électriques.

4.3 Critères de sélection : application adaptée au type de ventilateur

Le tableau suivant sert de guide pour sélectionner la configuration optimale du ventilateur en fonction du secteur industriel et de la nature du flux de gaz :

4.4 Facteurs clés de sélection

Lors de la consultation de Jiangsu ZT Fan Co., Ltd. pour une solution personnalisée, les facteurs suivants doivent être fournis pour garantir une sélection précise :

• Densité du gaz : L'air à haute température ou à haute altitude est moins dense, ce qui nécessite un ventilateur plus puissant pour obtenir le même débit massique.
• Chargement de poussière : La concentration (mg/m³) et la taille des particules de poussière déterminent si une lame radiale autonettoyante est nécessaire.
• Courbe du système : La résistance totale de tous les conduits, filtres et registres doit être calculée pour trouver le « point de fonctionnement » sur la courbe de performance du ventilateur.

5. Scénarios d’applications industrielles de base

La polyvalence d'un Grand ventilateur centrifuge lui permet de s’adapter à des écosystèmes industriels diversifiés. Chaque secteur présente des défis uniques, qu'il s'agisse de chaleur extrême, de produits chimiques corrosifs ou de particules lourdes. Jiangsu ZT Fan Co., Ltd. a optimisé ses conceptions techniques pour répondre à ces exigences sectorielles spécifiques, garantissant que les « poumons industriels » restent opérationnels dans les conditions les plus éprouvantes.

5.1 Énergie, électricité et incinération des déchets

Dans les centrales électriques et les installations d'incinération, les grands ventilateurs centrifuges sont essentiels au cycle de combustion. Ils remplissent généralement deux rôles : les ventilateurs à tirage forcé (FD) qui poussent l'air dans la chaudière et les ventilateurs à tirage induit (ID) qui aspirent les gaz de combustion à travers le système de traitement.

• Incinération des déchets liquides et solides : Ces ventilateurs doivent gérer des gaz à haute température et chargés d'humidité contenant souvent des composants acides. Jiangsu ZT Fan Co., Ltd. conçoit ces unités avec des joints de dilatation thermique spécialisés et des arbres de dissipation de chaleur.
• Centrales électriques : Des ventilateurs massifs déplacent l'air secondaire pour assurer une combustion complète du combustible, ce qui a un impact direct sur l'efficacité thermique globale de l'usine.

5.2 Traitement des polluants chimiques et pharmaceutiques

Les systèmes de traitement des émissions polluantes des entreprises chimiques et les systèmes d'élimination des déchets des sociétés pharmaceutiques nécessitent des ventilateurs capables de résister à une exposition constante aux composés organiques volatils (COV) et aux vapeurs corrosives.

• Traitement des COV dans les cabines de peinture : Les ventilateurs sont utilisés pour extraire l'air chargé de solvants et le pousser à travers les systèmes RTO (Regenerative Lermal Oxidizer). Ces fans doivent être Antidéflagrant pour assurer la sécurité dans les environnements inflammables.
• Systèmes d'épurateur : Les ventilateurs centrifuges fournissent la pression nécessaire pour forcer le gaz à travers les tours de pulvérisation de produits chimiques, où les polluants sont neutralisés.

5.3 Métallurgie et matériaux énergétiques nouveaux

La montée de « l’économie verte » a introduit de nouvelles applications de haute précision pour la ventilation à grande échelle.

• Production de matériaux d'électrode négative de batterie au lithium : Ces lignes de production nécessitent un air ultra pur et un contrôle précis de la température. Fans de Jiangsu ZT Fan Co., Ltd. sont utilisés pour maintenir l’atmosphère inerte ou le refroidissement précis requis pendant le processus de carbonisation des matériaux d’électrode.

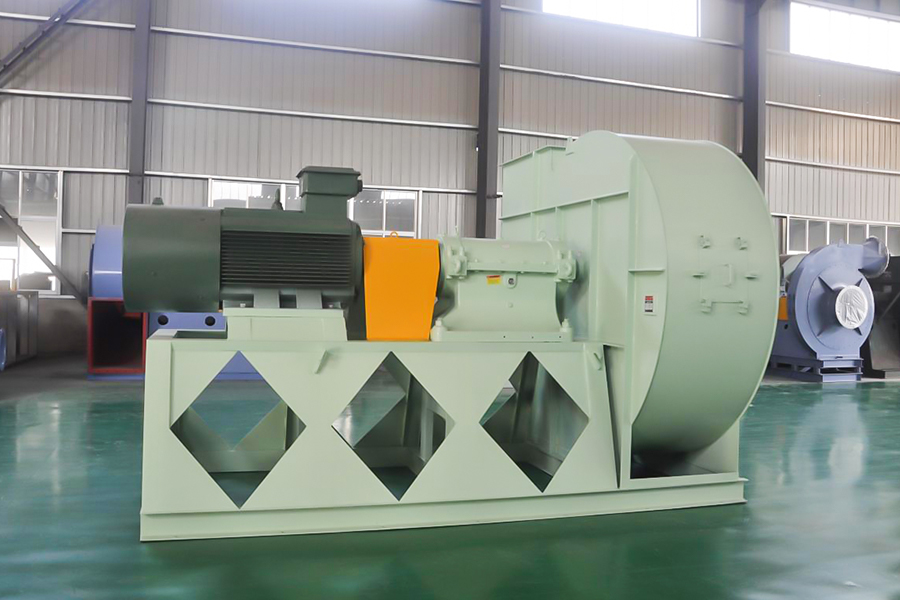

• Aciéries et fonderies de métaux : Lors du frittage et de la fusion, les ventilateurs traitent d’énormes volumes d’air remplis de poussière métallique abrasive. Ici, roues résistantes à l'usure (en utilisant des matériaux comme Hardox ou un revêtement en carbure de tungstène) sont essentiels pour éviter une défaillance prématurée.

5.4 Protection de l'environnement et collecte de poussière

Les systèmes de traitement des gaz d'échappement des usines et les dépoussiéreurs à grande échelle s'appuient sur la pression statique élevée des ventilateurs centrifuges pour aspirer l'air chargé de poussière à travers des filtres en tissu ou des précipitateurs électrostatiques.

5.5 Comparaison des applications spécifiques au secteur

Le tableau suivant met en évidence les exigences opérationnelles distinctes dans ces secteurs clés :

5.6 Fiabilité stratégique

Pour unny of these applications, a fan shutdown means a total production halt. This is why Jiangsu ZT Fan Co., Ltd. met l'accent sur le service après-vente intégré. Qu'il s'agisse du ventilateur de frittage d'une aciérie ou du système d'émission d'une usine chimique, la capacité de surveiller les mesures de performance en temps réel garantit que le Grand ventilateur centrifuge continue de fonctionner avec une efficacité maximale avec un risque minimal de panne catastrophique.

6. Entretien, vibrations et dépannage

A Grand ventilateur centrifuge est une machine tournante à grande vitesse avec une masse importante ; par conséquent, même des irrégularités mineures peuvent dégénérer en pannes mécaniques majeures. Pour les industries telles que les centrales électriques ou les lignes de production de matériaux d’électrode négative pour batteries au lithium, les temps d’arrêt imprévus sont extrêmement coûteux. Jiangsu ZT Fan Co., Ltd. met l'accent sur une stratégie de maintenance proactive pour prolonger la durée de vie de l'équipement et garantir la sécurité.

6.1 Surveillance et équilibrage des vibrations

Les vibrations sont l’indicateur le plus courant de la santé d’un ventilateur. Des vibrations excessives peuvent entraîner une défaillance des roulements, une fatigue de l'arbre ou même des dommages structurels catastrophiques au carter.

• Déséquilibre dynamique : Souvent causé par l’accumulation de poussière sur la roue dans les usines de ciment ou d’acier, ou par une usure inégale dans des environnements abrasifs.
• Désalignement : Se produit lorsque l’arbre du moteur et l’arbre du ventilateur ne sont pas parfaitement couplés.
• Résonance : Si le ventilateur fonctionne à une fréquence correspondant à sa fréquence structurelle naturelle, les amplitudes de vibration peuvent devenir dangereuses.

6.2 Gestion des roulements et de la lubrification

Les roulements sont la partie la plus « consommable » d’un grand système de ventilateur. Dans les applications à haute température telles que les systèmes d'incinération de déchets solides, l'état des roulements est essentiel.

• Suivi de la température : Surveillance continue de la température du boîtier de roulement. Un pic soudain indique souvent un manque de lubrifiant ou des dommages internes.
• Programme de lubrification : En utilisant la qualité correcte de graisse ou d'huile, comme spécifié par Jiangsu ZT Fan Co., Ltd. est essentiel pour réduire la friction et dissiper la chaleur.
• Étanchéité : S'assurer que les joints sont intacts pour empêcher la fuite de lubrifiants ou la pénétration de polluants provenant des systèmes d'émission des entreprises chimiques.

6.3 Guide de dépannage commun

Le tableau suivant fournit un aperçu diagnostique des problèmes courants rencontrés lors du fonctionnement des ventilateurs centrifuges à grande échelle :

6.4 Le phénomène de déferlement (décrochage)

Dans les applications à haute pression, telles que les systèmes d'incinération de déchets liquides, une « surtension » se produit lorsque la résistance du système est trop élevée pour le volume d'air déplacé. Cela provoque une inversion momentanée de la direction de l’air, créant un violent effet de pulsation. Jiangsu ZT Fan Co., Ltd. recommande l'utilisation de variateurs de fréquence (VFD) pour éviter la zone de surtension dans des conditions de charge partielle.

6.5 Maintenance préventive pour les environnements difficiles

Pour les ventilateurs fonctionnant dans systèmes de traitement des émissions polluantes or dépoussiéreurs , une approche « run-to-fail » est dangereuse. Les équipes de maintenance doivent effectuer :

• Hebdomadaire : Inspection visuelle des fuites et écoute des signatures acoustiques anormales.
• Mensuel : Analyse vibratoire et contrôle de la tension des courroies ou de l’intégrité des accouplements.
• Annuellement : Nettoyage en profondeur de la roue et CND (Tests Non Destructifs) de l'arbre pour vérifier les fissures de contrainte.

7. Tendances futures : intelligence et énergie verte

Alors que nous avançons vers 2026, l’évolution de Grand ventilateur centrifuges est motivée par deux forces principales : la poussée mondiale en faveur de la décarbonisation et l’intégration rapide de l’Internet industriel des objets (IIoT). Les systèmes industriels modernes ne considèrent plus le ventilateur comme un composant autonome mais comme un actif intelligent basé sur les données au sein d'une économie circulaire.

7.1 Efficacité énergétique et matériaux « verts »

Avec le durcissement des réglementations environnementales, les économies d'énergie sont la priorité absolue des fabricants comme Jiangsu ZT Fan Co., Ltd. La technologie est passée de simples ajustements mécaniques à une ingénierie de haute technologie au niveau du système :

• Moteurs à haut rendement IE4/IE5 : L'adoption de moteurs à aimant permanent (PM) et à commutation électronique (EC) peut réduire la consommation d'énergie jusqu'à 30 à 40 % par rapport aux moteurs à courant alternatif traditionnels.
• Optimisation aérodynamique : Grâce à la dynamique des fluides computationnelle (CFD), les turbines sont désormais conçues avec des pales torsadées en 3D qui minimisent les turbulences et la friction cutanée, particulièrement utiles dans les systèmes de traitement des gaz d'échappement d'usine à grand volume.
• Matériaux durables : L'utilisation de polymères composites ultralégers et d'alliages recyclés à haute résistance réduit l'inertie de rotation du Grand ventilateur centrifuge , permettant des temps de réponse plus rapides et une énergie de démarrage réduite.

7.2 L'intelligence et le ventilateur « intelligent »

L'intégration de IA agentique et les capteurs IIoT permettent aux fans de « communiquer » leur état de santé en temps réel. Ceci est particulièrement transformateur pour les systèmes d'élimination des déchets des sociétés pharmaceutiques et les systèmes de traitement des émissions polluantes des entreprises chimiques, où la fiabilité est essentielle.

• Maintenance prédictive : Les modèles d'IA analysent les données de vibration et de température pour prédire la défaillance des roulements des semaines avant qu'elle ne se produise, passant d'une maintenance basée sur le temps à des stratégies basées sur l'utilisation.
• Systèmes de contrôle adaptatifs : Les ventilateurs des lignes de traitement des COV ou de revêtement des cabines de peinture peuvent désormais ajuster automatiquement leur vitesse en fonction de capteurs de qualité de l'air en temps réel, garantissant ainsi que le ventilateur ne fonctionne qu'aussi fort que nécessaire.
• Jumeaux numériques : Ingénieurs à Jiangsu ZT Fan Co., Ltd. peut créer une réplique virtuelle d'un ventilateur fonctionnant dans une aciérie pour simuler les modèles d'usure dus à la poussière abrasive, optimisant ainsi le cycle de remplacement des revêtements résistants à l'usure.

7.3 Comparaison : systèmes de ventilation traditionnels et systèmes de ventilation intelligents (normes 2026)

Le tableau suivant illustre le saut technologique des ventilateurs conventionnels aux unités intelligentes de nouvelle génération :

8. Conclusion

The Grand ventilateur centrifuge reste une pierre angulaire indispensable de l’infrastructure industrielle. De la chaleur intense de la fusion des métaux aux environnements de précision requis par la production de matériaux d’électrode négative pour batteries au lithium, ces machines fournissent le flux d’air et la pression nécessaires pour maintenir l’industrie mondiale en mouvement.

En tant que leader dans le domaine depuis 1990, Jiangsu ZT Fan Co., Ltd. continue de combler le fossé entre l’ingénierie mécanique robuste et l’intelligence numérique moderne. En se concentrant sur des conceptions à haute efficacité, des applications de matériaux spécialisés pour les gaz corrosifs ou à haute température et un support après-vente robuste, ils garantissent que les systèmes de traitement des gaz d'échappement des usines et les opérations des centrales électriques restent à la fois productives et conformes aux normes environnementales modernes. L’avenir du ventilateur centrifuge ne concerne pas seulement le déplacement de l’air ; il s'agit de le faire avec un maximum d'intelligence et un minimum d'impact environnemental.
