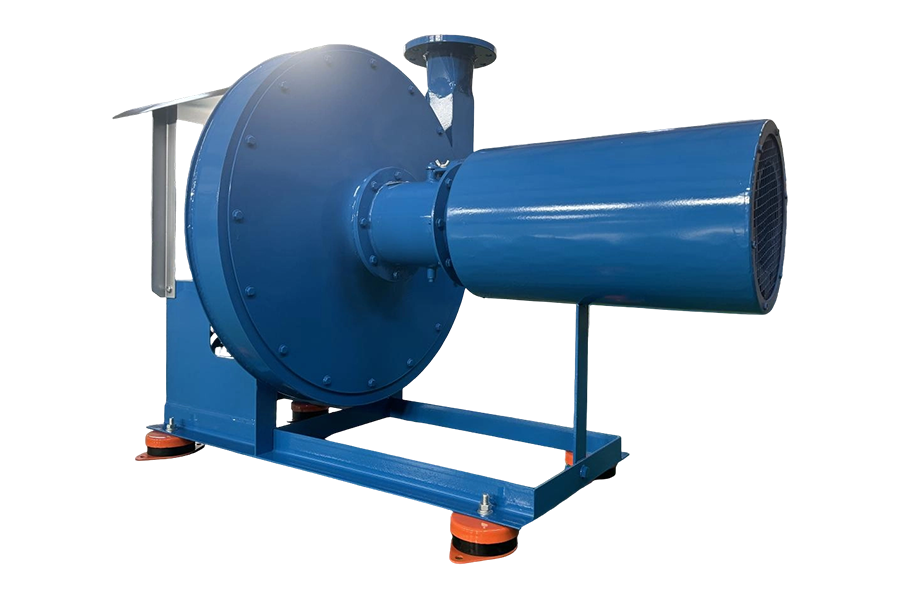

Qu’est-ce qu’un ventilateur centrifuge haute pression ?

Dans le monde des processus industriels, le déplacement de l’air ou du gaz n’est pas seulement une question de ventilation ; il s'agit de fournir un flux d'air précis et puissant contre une résistance importante du système. C'est là que le Ventilateur centrifuge haute pression devient indispensable. Bien plus robustes que les ventilateurs standards, ces machines sont conçues pour générer des pressions allant généralement de 10 kPa à plus de 100 kPa, servant de poumons critiques pour un large éventail d'applications exigeantes. Qu'il s'agisse de garantir un air pur dans les installations de fabrication en passant par la collecte des poussières ou de faciliter les processus biologiques de traitement des eaux usées, leur rôle est vital. Cet article se penche sur le fonctionnement, les applications et les considérations clés pour la sélection et la maintenance de cet équipement puissant, en mettant en évidence des types spécialisés comme le Ventilateur centrifuge haute pression à plusieurs étages et le Ventilateur centrifuge haute pression à économie d'énergie . Que vous cherchiez à comprendre sa fonction dans un Ventilateur centrifuge haute pression pour système de collecteur de poussière ou précisez un Ventilateur centrifuge industriel à haute pression , ce guide fournit les connaissances approfondies nécessaires pour une prise de décision éclairée.

1. Le moteur de base : comprendre les soufflantes centrifuges haute pression dans l’industrie

Un Ventilateur centrifuge haute pression fonctionne sur le principe de la force centrifuge pour convertir l’énergie mécanique en énergie pneumatique. L'air ambiant pénètre dans la roue axialement par l'entrée. Lorsque le moteur fait tourner la turbine à grande vitesse, les pales rotatives transmettent de l'énergie cinétique à l'air, l'accélérant radialement vers l'extérieur. Cet air à grande vitesse est ensuite évacué dans la volute (un boîtier en forme de spirale), où il ralentit. Selon le principe de Bernoulli, cette diminution de la vitesse entraîne une conversion de l'énergie cinétique en pression statique, qui constitue le résultat utile permettant de vaincre la résistance du système. L'efficacité et la capacité de pression d'un ventilateur sont fortement influencées par la conception de sa turbine. Les pales inclinées vers l'arrière offrent un rendement élevé et des performances stables, les pales radiales offrent une robustesse pour les flux d'air chargés de particules, et les pales incurvées vers l'avant sont compactes mais généralement utilisées pour des tâches à basse pression. Les paramètres de performance clés qui définissent tout ventilateur centrifuge comprennent le débit volumétrique (mesuré en CFM ou m³/h), la pression statique (po. d'eau ou kPa), la puissance à l'arbre (kW) et l'efficacité mécanique globale. Comprendre la relation entre ces facteurs, représentés sur une courbe de performances du ventilateur, est crucial pour une sélection correcte.

• Dynamique de la turbine : Le cœur du souffleur. Le matériau (de l'acier standard aux alliages spéciaux pour la corrosion), la conception de la lame et la vitesse de rotation déterminent directement la génération de pression et l'efficacité.
• Courbe de résistance du système : Le ventilateur ne fonctionne pas de manière isolée. Elle doit être adaptée à la résistance inhérente du système au flux d'air, créé par les conduits, les filtres, les registres et l'équipement de traitement.
• L'avantage multi-étapes : Pour les applications nécessitant des pressions très élevées au-delà de la capacité d'une seule roue, un Ventilateur centrifuge haute pression à plusieurs étages est utilisé. Ici, l'air passe séquentiellement à travers plusieurs roues logées dans un seul arbre, la pression augmentant à chaque étape, ce qui le rend idéal pour des processus tels que le transport pneumatique ou certaines applications de surpression de gaz.

Au-delà des bases : comment fonctionne un ventilateur centrifuge haute pression ?

La conversion de l’énergie cinétique en énergie de pression dans la volute est un objectif essentiel de la conception. La section transversale de la volute augmente progressivement vers la sortie de refoulement, facilitant la décélération de l'air. Un jeu approprié entre la roue et le boîtier, une étanchéité efficace pour empêcher la recirculation de l'air et des pertes aérodynamiques minimales à l'entrée sont tous conçus pour maximiser le développement de la pression et l'efficacité opérationnelle.

Spécifications clés : explication de la pression, du débit et de la puissance

La sélection d’un ventilateur nécessite d’équilibrer trois spécifications interconnectées. La pression statique est la force que le ventilateur doit générer pour pousser l'air à travers le système. Le débit est le volume d'air délivré. La puissance au frein est la puissance nécessaire pour entraîner le ventilateur afin d'atteindre cette pression et ce débit spécifiques. Le fonctionnement à un point éloigné du point de meilleur rendement (BEP) du ventilateur sur sa courbe entraîne une consommation d'énergie excessive et des problèmes mécaniques potentiels.

Types courants : ventilateur centrifuge haute pression à un ou plusieurs étages

Le choix entre les conceptions à un ou plusieurs étages dépend de la pression de sortie requise. Les soufflantes à un étage sont plus simples, plus rentables et conviennent à une large gamme d'applications industrielles telles que la collecte de poussière ou l'air de combustion général. Ventilateur centrifuge haute pression à plusieurs étagess , bien que plus complexes et plus coûteux, constituent la solution aux demandes de pression extrême, offrant un encombrement compact par rapport à l'obtention de pressions similaires avec plusieurs unités à un étage en série.

2. Applications industrielles de base : là où la puissance rencontre la précision

Le Ventilateur centrifuge industriel à haute pression est un cheval de bataille dans tous les secteurs. Sa capacité à fournir de l'air à haute pression constante le rend essentiel pour les processus dans lesquels l'air n'est pas seulement destiné au confort mais aussi à permettre des réactions chimiques, physiques ou biologiques fondamentales. Dans le domaine de la manutention, ils alimentent les systèmes de transport pneumatique, déplaçant les poudres et les granulés à travers des pipelines. Dans le secteur manufacturier, ils fournissent de l’air de combustion aux fours et aux chaudières, garantissant ainsi une combustion efficace du combustible. Ils sont essentiels dans les processus de séchage, où l'air chaud à grande vitesse élimine l'humidité des produits. L’une des applications les plus visibles est peut-être la gestion environnementale. Un Ventilateur centrifuge haute pression pour système de collecteur de poussière fournit l'aspiration nécessaire pour aspirer l'air chargé de poussière à travers les hottes et les conduits, le forçant à travers des sacs filtrants ou des cartouches. La pression doit être suffisante pour vaincre la résistance croissante du filtre à mesure qu'il se charge de poussière. De même, dans le traitement de l'eau, un Souffleur d'air centrifuge haute pression pour le traitement des eaux usées est utilisé dans les bassins d’aération. Ici, l’air est forcé à travers des diffuseurs situés au fond des réservoirs pour fournir de l’oxygène aux micro-organismes qui décomposent les déchets organiques. La pression doit être suffisamment élevée pour vaincre à la fois la profondeur de l'eau (colonne hydrostatique) et la résistance des diffuseurs.

• Collecte de poussière : Le blower creates a negative pressure throughout the collection network. Its reliability directly impacts plant air quality and regulatory compliance. Sizing must account for filter condition (clean vs. dirty).
• Aération des eaux usées : Il s’agit souvent de la charge électrique la plus importante dans une station d’épuration. L’efficacité du ventilateur est primordiale. Les diffuseurs à fines bulles nécessitent une pression plus élevée mais offrent une efficacité de transfert d'oxygène supérieure, privilégiant les conceptions de soufflantes à haute pression.
• Industries de transformation : Dans la production chimique, pharmaceutique et alimentaire, ces surpresseurs fournissent de l'air contrôlé, souvent sans huile, pour la fluidisation, l'agitation ou comme réactif dans des processus fermés, exigeant un contrôle précis et une compatibilité avec les matériaux.

Air pulsé pour les processus critiques : le rôle du ventilateur centrifuge industriel haute pression

Au-delà de la ventilation, ces surpresseurs sont intégrés à la chaîne de production. Ils garantissent une qualité constante dans des processus tels que le transport de granulés de plastique, le séchage de bandes de papier ou le fonctionnement d'un réacteur à lit fluidisé, où les variations du débit d'air peuvent entraîner des défauts de produit ou des perturbations du processus.

Alimenter un air propre : le ventilateur centrifuge haute pression pour système de dépoussiérage

Cette application nécessite un ventilateur avec une courbe de performances capable de gérer une large gamme de pressions du système lorsque les filtres se chargent et sont nettoyés. Le ventilateur doit également être construit pour gérer les particules de poussière abrasives potentielles qui pourraient traverser le filtre, ce qui rend le matériau de la turbine et le revêtement des facteurs de sélection cruciaux.

Exemple de cas : optimisation des bassins d'aération

Les stations d'épuration modernes utilisent de plus en plus Ventilateur centrifuge haute pression à économie d'énergie technologie avec des entraînements à fréquence variable (VFD). Au lieu de fonctionner à vitesse constante et d'étrangler la sortie d'air avec des vannes, le VFD permet à la vitesse du moteur du ventilateur de moduler en fonction des capteurs d'oxygène dissous dans le bassin. Cela peut réduire la consommation d'énergie de 30 % ou plus, car la puissance requise est à peu près proportionnelle au cube de la vitesse. Cela illustre l’impact direct d’une technologie de ventilation adaptée sur la durabilité opérationnelle et les coûts.

3. L'économie de l'air : efficacité et sélection pour une valeur à long terme

Le purchase price of a Ventilateur centrifuge haute pression ne représente qu’une fraction de son coût total de possession (TCO). Sur une durée de vie de 10 ans, les coûts énergétiques peuvent représenter plus de 70 % du TCO. Par conséquent, la sélection d'un Ventilateur centrifuge haute pression à économie d'énergie n’est pas un coût supplémentaire mais un investissement crucial. Les principales caractéristiques d'efficacité comprennent des turbines optimisées sur le plan aérodynamique, des moteurs à haut rendement (IE3/IE4) et des systèmes de contrôle intégrés tels que des entraînements à fréquence variable (VFD). Un VFD permet d'immenses économies dans les applications avec une demande de débit variable en permettant au ventilateur de fonctionner seulement aussi vite que nécessaire, évitant ainsi la dissipation d'énergie inutile des papillons des gaz ou des aubes directrices d'entrée. Le processus de sélection doit être rigoureux : il commence par calculer avec précision le débit et la pression requis du système, en tenant compte de toutes les pertes et des besoins futurs. La composition du gaz (température, humidité, corrosivité, teneur en particules) dicte le choix des matériaux pour la roue et le boîtier. L'environnement d'installation (espace, température ambiante, restrictions sonores) influence la configuration. Enfin, l'évaluation de la facilité d'entretien et la disponibilité d'un support technique local sont essentielles pour minimiser les coûts de maintenance et les temps d'arrêt sur toute la durée de vie.

• Analyse des coûts du cycle de vie (ACLC) : Unlways request an LCCA from suppliers. Compare the 5-10 year projected energy costs of different models. A slightly higher upfront cost for a more efficient unit often has a rapid payback period.
• Intégration du système : Le blower should be selected as part of a system. Inefficient duct design, undersized filters, or leaky piping will force the blower to work harder, negating the benefits of an efficient unit. A holistic review is recommended.
• Pérennité : Tenez compte des changements potentiels dans le volume ou le processus de production. La sélection d'un ventilateur avec un VFD offre une flexibilité inhérente pour s'adapter à une gamme de conditions de fonctionnement futures sans modifications mécaniques.

FAQ

En quoi un ventilateur centrifuge haute pression est-il différent d'un ventilateur industriel classique ?

Le key differences lie in design, capability, and application. A regular industrial fan (like an axial fan) is designed to move large volumes of air at very low static pressures (typically below 2 kPa), ideal for general ventilation or condenser cooling. A Ventilateur centrifuge haute pression est mécaniquement robuste, avec une roue et un boîtier robustes conçus pour générer des pressions statiques de 10 kPa à plusieurs centaines de kPa. Il fonctionne contre une résistance importante du système, telle que celle trouvée dans les lits filtrants profonds, les longs pipelines ou les diffuseurs sous-marins. Sa courbe de performance est également plus raide, ce qui signifie que son débit d'air est plus sensible aux changements de pression du système.

Quelles sont les principales causes de la consommation élevée d’énergie de ces surpresseurs et comment peut-on la réduire ?

La consommation élevée d’énergie découle principalement de trois problèmes : 1) Fonctionnement loin du meilleur point de rendement (BEP) : Cela est souvent dû à un dimensionnement initial incorrect ou à des modifications apportées au système après l'installation. 2) Contrôle de limitation : L’utilisation de registres ou de vannes pour restreindre le flux d’air gaspille de l’énergie en créant une résistance artificielle. 3) Problèmes de système : Des filtres obstrués, des conduits effondrés ou des fuites augmentent la résistance du système, obligeant le ventilateur à travailler plus fort. Les stratégies de réduction comprennent la réalisation d'un audit du système pour garantir le dimensionnement approprié, la modernisation avec un Ventilateur centrifuge haute pression à économie d'énergie équipé d'un VFD pour le contrôle de la vitesse et mettant en œuvre un programme de maintenance préventive rigoureux pour maintenir la résistance du système à un niveau faible.

Puis-je équiper mon ancien ventilateur d'un VFD pour réaliser des économies d'énergie ?

Dans de nombreux cas, oui, mais une évaluation professionnelle est essentielle. Un VFD peut être ajouté à un moteur à vitesse constante existant pour permettre un contrôle de vitesse variable. Cependant, certains facteurs doivent être vérifiés : le moteur doit être compatible VFD (convertisseur de service) pour résister aux pointes de tension du variateur ; les composants mécaniques du ventilateur (roulements, arbre) doivent être capables de supporter le potentiel de fonctionnement à différentes vitesses critiques ; et la logique de contrôle existante doit être intégrée. Pour les ventilateurs plus anciens, un remplacement complet par un nouveau ventilateur intégré Ventilateur centrifuge haute pression à économie d'énergie Le système peut offrir un meilleur retour sur investissement grâce aux gains combinés d'une turbine moderne et aérodynamiquement efficace, d'un moteur à haut rendement et d'un VFD parfaitement adapté.

Comment dimensionner un ventilateur pour un nouveau système de dépoussiérage ou d'aération ?

Le dimensionnement est un calcul technique en deux étapes. Tout d’abord, déterminez les besoins Débit (Q). Pour un dépoussiéreur, cela est basé sur la vitesse de capture souhaitée au niveau de toutes les hottes et sur le volume d'air total des conduits. Pour l'aération, elle est basée sur la demande biologique en oxygène (DBO) des eaux usées et l'efficacité de transfert d'oxygène (OTE) des diffuseurs. Deuxièmement, calculez le total Pression statique (SP) le ventilateur doit vaincre. Cela additionne toutes les pertes : perte d'entrée de la hotte, perte par frottement dans les conduits, perte de filtre/média (utilisez la résistance "sale" maximale attendue), et pour l'aération, la profondeur d'immersion des diffuseurs plus leur perte de pression propre/sale. Ajoutez toujours un facteur de sécurité (par exemple 10 à 15 %). Le ventilateur est sélectionné de manière à ce que sa courbe de performance atteigne ou dépasse le point de fonctionnement (Q, SP). Consulter un ingénieur ou un fournisseur expérimenté pour un Ventilateur centrifuge haute pression pour système de collecteur de poussière ou un Souffleur d'air centrifuge haute pression pour le traitement des eaux usées est fortement recommandé pour éviter un sous-dimensionnement coûteux ou un surdimensionnement inefficace.

Quelle maintenance est la plus critique pour éviter les temps d’arrêt imprévus ?

Un proactive maintenance program is essential. The most critical tasks include: 1) Surveillance des vibrations : Des contrôles réguliers peuvent détecter rapidement un déséquilibre, une usure des roulements ou un désalignement. 2) Lubrification des roulements : Suivez strictement les intervalles du fabricant, en utilisant le type et la quantité de graisse appropriés pour éviter la surchauffe et les pannes. 3) Inspection des filtres (pour les filtres d'admission) : Un clogged inlet filter starves the blower, causing performance drop and potential vacuum-related issues. 4) Inspection de la turbine : Vérifiez périodiquement l'accumulation de poussière, la corrosion ou l'abrasion, qui peuvent dégrader les performances et provoquer un déséquilibre. 5) Vérification de l'alignement du lecteur : Pour les unités entraînées par courroie, vérifiez et ajustez la tension de la courroie et l'alignement des poulies ; pour les unités à entraînement direct, assurez-vous que l’alignement de l’accouplement est maintenu. La tenue de journaux détaillés de toutes les lectures permet d'identifier les tendances et de planifier des actions correctives avant qu'une panne ne se produise.
